基帶傳輸

在基帶傳輸中，資料位直接轉換為訊號。通常，較高的電壓表示位 1，而較低的電壓表示位 0。

圖中顯示了不同的編碼方案。其中，前三個屬於極性編碼類別。在極性訊號中，一個邏輯狀態僅由一個電壓狀態表示。在雙極方案中，兩個電壓等級可用於表示邏輯狀態。

NRZ（不歸零）

NRZ是一種單極編碼方案。此處，高電壓表示 1，而低電壓表示 0。不歸零表示訊號不會在位中間返回到零。

NRZ-I（NRZ反轉）

NRZ-I是一種極性編碼方案。在 NRZI 中，位 1 由電壓轉換表示，而位 0 沒有這種轉換。它的平均訊號速率為 N/2 波特。

曼徹斯特編碼

曼徹斯特編碼是一種雙相編碼方案。位元 1 透過從高電平到低電平的電壓轉換表示，而位元 0 透過從低電平到高電平的電壓轉換表示。

雙極編碼

它也稱為交替標記反轉或 AMI。這裡使用三個電壓電平。此處，位元 0 不表示線路訊號，而位元 1 表示正或負電壓電平，對於連續的一表示交替出現。

範例

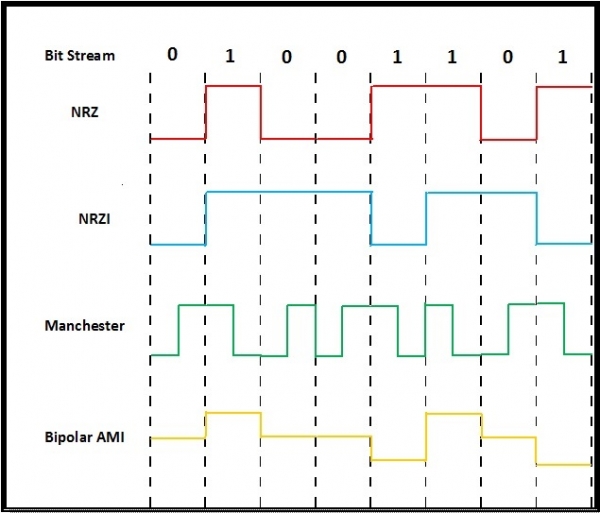

假設存在位元流 01001101。下圖繪製了不同的編碼方案 −
