8085程式模擬即時時鐘

現在讓我們來看一個Intel 8085微處理器的程式。在這個程式中，我們將看到如何使用8085生成即時時鐘。

問題陳述:

編寫8085組合語言程式來模擬即時時鐘。

討論:

在這個程式中，我們使用8085MPU建立一個即時時鐘。我們在這裡生成1秒的延遲來更新秒數。這個時鐘是24小時制時鐘。我們從00:00:00初始化時鐘。要將值顯示到七段顯示器上，我們必須使用一些埠IC和正確的配置。每60秒更新分鐘欄位，每60分鐘更新小時欄位。對於十進位制更新，在每次增量中使用DAA指令。

我們將小時欄位儲存到8008H，分鐘欄位儲存到8007H。秒值儲存在8009H位置。

注意：為了簡單起見，我們在這裡將數字儲存到記憶體中。要顯示數字，我們可以使用七段顯示器和其他顯示功能將其顯示在顯示器上。

輸入:

這裡我們沒有提供任何輸入。

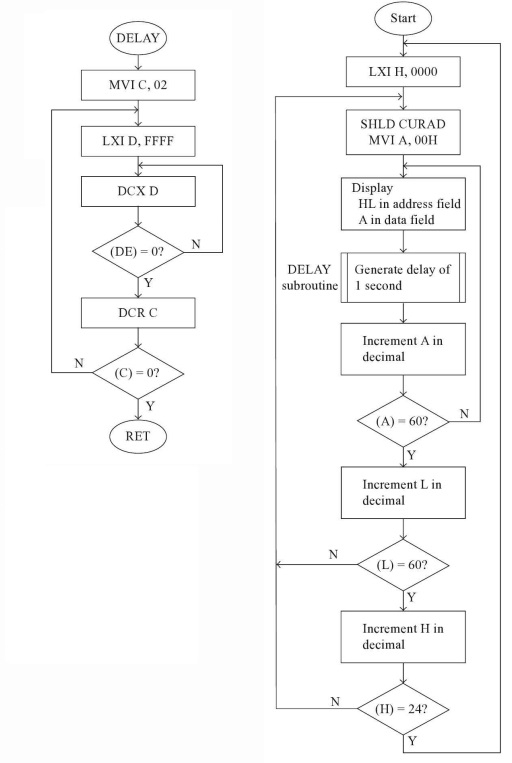

流程圖:

程式:

地址	十六進位制程式碼	標籤	助記符	註釋
F000	21, 00, 00	BEG	LXI H,0000H	將HL清零為0000H
F003	22, 07, 80	HR_MIN	SHLD 8007H	將HL內容儲存在8007H和8006H
F006	AF		XRA A	清除A暫存器
F007	32, 09, 80	N_SEC	STA 8009H	將累加器內容儲存在8009H
F00A	CD, 34, F0		CALL DELAY	延遲1秒
F00D	3A, 09, 80		LDA 8009H	載入秒值
F010	C6, 01		ADI 01H	將01加到累加器
F012	27		DAA	調整十進位制
F013	FE, 60		CPI 60H	與60H比較
F015	C2, 07, F0		JNZ N_SEC	如果Z=0，跳轉到N_SEC
F018	2A, 07, 80		LHLD 8007H	從8007H載入HL
F01B	7D		MOV A,L	將L載入到A
F01C	C6, 01		ADI 01H	將01加到A
F01E	27		DAA	十進位制調整
F01F	6F		MOV L,A	將A載入到L
F020	FE, 60		CPI 60H	將A與60H比較
F022	C2, 03, F0		JNZ HR_MIN	如果Z=0，跳轉到HR_MIN
F025	2E, 00		MVI L,00H	清除L暫存器
F027	7C		MOV A,H	將H載入到A
F028	C6, 01		ADI 01H	將01加到A
F02A	27		DAA	十進位制調整
F02B	67		MOV H,A	將A送回H
F02C	FE, 24		CPI 24H	將小時與24比較
F02E	C2, 03, F0		JNZ HR_MIN	如果Z=0，跳轉到HR_MIN
F031	C3, 00		JMP BEG	跳轉到開始
F034	0E, 02	DELAY	MVI C,02H	將計數初始化為02H
F036	11, FF, FF	L1	LXI D,FFFFH	將DE載入為FFFFH
F039	1B	L2	DCX D	減少DE
F03A	7A		MOV A,D	將D取到A
F03B	B3		ORA E	A和E進行或運算
F03C	C2, 16, F0		JNZ L2	如果Z=0，跳轉到L2
F03F	0D		DCR C	將C減1
F040	C2, 13, F0		JNZ L1	如果Z=0，跳轉到L1
F043	C9		RET	子程式返回

輸出:

數字儲存在記憶體位置8008H – 8007H和8009H。
