法律研究8085程式：將二進位制數轉換為格雷碼
在這個程式中，我們將學習如何從一個8位數中找到格雷碼。
問題陳述
編寫8085組合語言程式，將儲存在8000H的8位數轉換為其等效的格雷碼。結果將儲存在8050H。
討論
在這個程式中，我們將二進位制轉換為格雷碼。過程很簡單。首先，我們必須將內容右移，然後執行XOR運算，將右移後的內容與實際內容進行異或運算。這樣我們就得到了格雷碼。例如，如果數字是ABH，則二進位制值為(1010 1011)，右移後值為(0101 0101) = 55H，現在將ABH和55H進行異或運算，結果為(1111 1110) = FEH
輸入
第一個輸入
| 地址 | 資料 |
|---|---|
| ... | ... |
| 8000 | AB |
| ... | ... |
第二個輸入
| 地址 | 資料 |
|---|---|
| ... | ... |
| 8000 | 77 |
| ... | ... |
第三個輸入
| 地址 | 資料 |
|---|---|
| ... | ... |
| 8000 | CD |
| ... | ... |

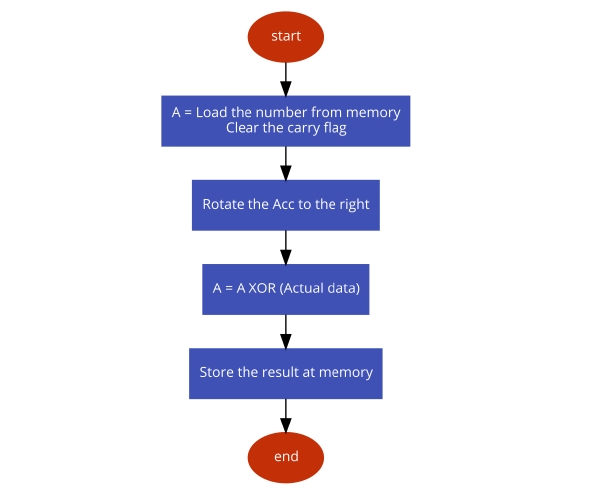

流程圖
程式
| 地址 | 十六進位制程式碼 | 助記符 | 註釋 |
|---|---|---|---|
| F000 | 21, 00, 80 | LXI H,8000H | 指向源地址 |
| F003 | 7E | MOV A, M | 將記憶體中的數字取到累加器A |
| F004 | 37 | STC | 設定進位標誌 |
| F005 | 3F | CMC | 反轉進位標誌 |
| F006 | 1F | RAR | 累加器A內容右移 |
| F007 | AE | XRA M | 將記憶體內容與A進行異或運算 |
| F008 | 32, 50, 80 | STA 8050H | 儲存格雷碼 |
| F00B | 76 | HLT | 終止程式 |
輸出
第一個輸入
| 地址 | 資料 |
|---|---|
| ... | ... |
| 8050 | FE |
| ... | ... |
第二個輸入
| 地址 | 資料 |
|---|---|
| ... | ... |
| 8050 | 4C |
| ... | ... |
第三個輸入
| 地址 | 資料 |
|---|---|
| ... | ... |
| 8050 | AB |
| ... | ... |
