8085程式：帶指定延時的D0位交替

現在讓我們來看一個Intel 8085微處理器的程式。在這個程式中，我們將看到如何交替D0位並將其作為輸出傳送。

問題陳述

編寫8085組合語言程式以交替D0位，並將其作為輸出傳送。

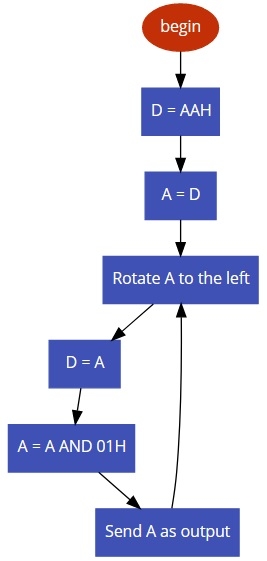

交替D0位並將其作為輸出傳送就像生成方波一樣。我們在每個階段都增加了額外的延遲。為了用8085生成方波，我們將連續旋轉10101010 (AAH)，並將D₀作為輸出。我們將使用01H遮蔽累加器的內容。如果為0，則輸出為0；如果為1，則輸出為1，從而生成脈衝。傳送後，它將使用延遲子程式等待一段時間。

此情況下沒有輸入。

地址	十六進位制程式碼	標籤	助記符	註釋
8000	16, AA		MVI D,AAH	將10101010載入到D中
8002	7A	ROTATE	MOV A,D	將D載入到A中
8003	07		RLC	將A左移旋轉
8004	57		MOV D,A	再次將A儲存到D中
8005	E6, 01		ANI 01H	用01H遮蔽A
8007	D3, 10		OUT 10H	將輸出傳送到10埠
8009	CD, 0F, 80		CALL DELAY	等待一段時間
800C	C3, 02, 80		JMP ROTATE	跳轉到ROTATE進行下一階段
800F	C5	DELAY	PUSH B	儲存B。此延遲子程式使用2個單暫存器A & D和1個暫存器對BC
8010	F5		PUSH PSW	儲存PSW
8011	16, 0F		MVI D, 0F H	載入外部迴圈計數器
8013	01, 00, 10	ST	LXI B, 1000 H	載入內部迴圈計數器
8016	0B	L	DCX B	遞減內部計數器
8017	79		MOV A, C	如果未耗盡，則再次進行內部迴圈
8018	B0		ORA B
8019	C2, 27, 80		JNZ L
801C	15		DCR D	遞減外部計數器
801D	C2, 24, 80		JNZ ST	如果未耗盡，則再次進行外部迴圈
8020	F1		POP PSW	恢復PSW
8021	C1		POP B	恢復B
8022	C9		RET	返回呼叫程式

交替的D0將像方波一樣反映為輸出。
