使用查詢表的延時流水燈8085程式。

我們將在這裡學習如何使用8085實現帶延時的流水燈。

問題陳述

編寫8085程式，使用從記憶體地址8100H開始儲存的字查詢表實現帶適當延時的流水燈顯示。

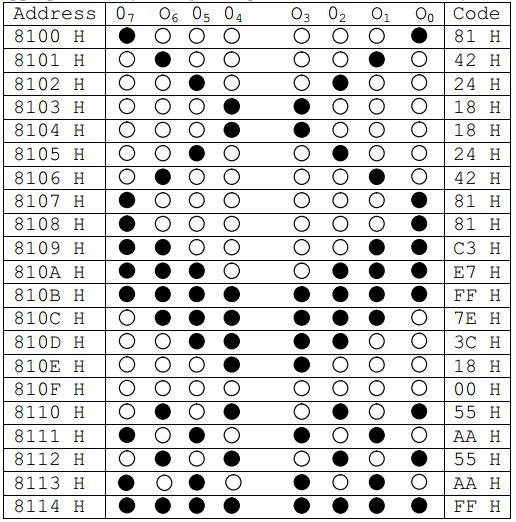

模式儲存在8100H地址及以後的位置。我們使用8255埠IC在LED顯示器上顯示內容。顯示完成後，它呼叫延遲函式等待一段時間，然後從記憶體呼叫下一個位元組進行顯示。因此，顯示模式如下所示：

地址	十六進位制程式碼	標籤	助記符	註釋
8000	31, 00, 82	START	LXI SP, 8200 H	初始化堆疊指標
8003	0E, 15		MVI C, 14 H	初始化計數器
8005	21, 00, 81		LXI H, 8100 H	指向模式輸入緩衝區
8008	3E, 99		MVI A, CW	將控制字載入到累加器
800A	D3, 43		OUT 43 H	將控制字輸出到控制暫存器
800C	7E	AGAIN	MOV A, M	讀取模式位元組
800D	D3, 41		OUT 41 H	輸出到B埠
800F	CD, 20, 80		CALL DELAY	呼叫延遲子程式
8012	2C		INR L	指向下一個位置
8013	0D		DCR C	遞減計數器
8014	C2, 0C, 80		JNZ AGAIN	如果未耗盡，則再次執行
8017	76		HLT	停止
8020	C5	DELAY	PUSH B	儲存B。此延遲子程式使用2個單暫存器A和D以及1個暫存器對BC
8021	F5		PUSH PSW	儲存PSW
8022	16, 0F		MVI D, 0F H	載入外迴圈計數器
8024	01, 00, 10	ST	LXI B, 1000 H	載入內迴圈計數器
8027	0B	L	DCX B	遞減內迴圈計數器
8028	79		MOV A, C	如果未耗盡，則再次執行內迴圈
8029	B0		ORA B
802A	C2, 27, 80		JNZ L
802D	15		DCR D	遞減外迴圈計數器
802E	C2, 24, 80		JNZ ST	如果未耗盡，則再次執行外迴圈
8031	F1		POP PSW	恢復PSW
8032	C1		POP B	恢復B
8033	C9		RET	返回到呼叫程式
